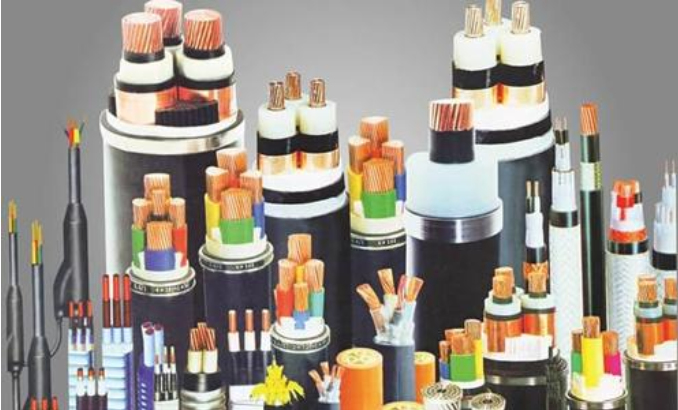

陕西电力电缆厂家生产的电力电缆产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。
电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。
1、线芯
线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。
2、绝缘层
绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离,保证电能输送,是电力电缆结构中不可缺少的组成部分。
3、屏蔽层
15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。
4、保护层
保护层的作用是保护电力电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。
陕西电力电缆厂家详述电力电缆线的基本结构:
1、导体
导体是提供负荷电流的通路。其主要技术指标和要求:
1.导体截面和直流电阻:由于电流通过导体时因导体存在电阻而会产生热,因此,要根据输送电流量选择合适的导体截面,其直流电阻应符合规定值,以满足电缆运行时的热稳定要求。
2.导体结构:导体也是电缆工作时的高压电极,而且其表面电场强度最大,如果局部有毛刺则该处的电场强度会更大。因此,设计和生产中以及使用部门在制作接头的导体连接时,要解决的主要技术问题之一就是力图使导体表面尽量做到光滑圆整无毛刺,以改善导体表面电场分布。
2、金属屏蔽
金属屏蔽的作用:
1.形成工作电场的低压电极,当局部有毛刺时也会形成电场强度很大的情况,因此,也要力图使导体表面尽量做到光滑圆整无毛刺。
2.提供电容电流及故障电流的通路,因此也有一定的截面要求。
3、半导电屏蔽层
半导电屏蔽层是中高压电缆采用的一项改善金属电极表面电场分布,同时提高绝缘表面耐电强度的重要技术措施。
1.首先代替导体形成了光滑园整的表面,大大改善了表面电场分布,
2.同时,能与绝缘紧密接触,克服了绝缘与金属无法紧密接触而产生气隙的弱点,而把气隙屏蔽在工作场强之外。在附件制作中也普遍采用这一技术。
4、绝缘
绝缘是将高压电极与地电极可靠隔离的关键结构。
1.承受工作电压及各种过电压长期作用,因此其耐电强度及长期稳定性能 是保证整个电缆完成输电任务的最重要部分。
2.能耐受发热导体的热作用而保持应有的耐电强度。
电缆技术的进步主要由绝缘技术的进步所决定。从生产到运行,绝大部分试验测量项目都是针对监测绝缘的各种性能为目的的。
5、护层
护层是保护绝缘和整个电缆正常可靠工作的重要保证。
针对各种环境使用条件设计有相应的护层结构。主要是机械保护(纵向、径向的外力作用),防水、防火、防腐蚀、防生物等。可以根据需要进行各种组合。
